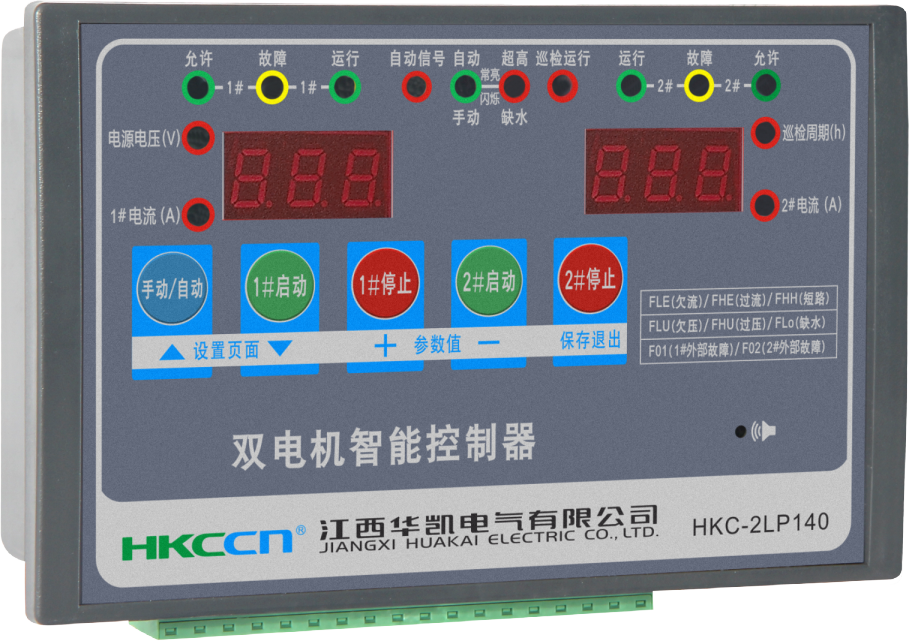

HKC-2LP140 一用一備水泵控制器
點擊：4
一、概述
HKC-2LP140 型雙水泵（風機）電機智能控制器集成了各種信號控制和水泵（風機）電機保護等功能，優化了控制保護線路，減少線路故障點，降低了故障發生率。
采用數碼管直觀的顯示電機的運行電流和各種工作狀態。帶菜單和故障語音播報功能。
控制器適用于2臺0.75kW~18.5kW交流三相電動機直接啟動的水泵或風機線路中，作為水泵或風機電機的啟停控制和保護用。可配星三角啟動模塊適用更大功率水泵電機。適用于各類排污泵、循環泵、離心泵、管道泵、生活供水泵、消防增壓泵、排煙機等。
控制器具有優越的性價比，安裝方便，功能全面，檔次更高；購買成本遠低于購買元件自己組裝的材料和人工成本，特別適用于專業控制箱廠家批量生產。
控制器功能完善，適用于各種場合，通用性強，滿足《16D303-2》圖集要求，可減少控制箱廠庫存，提高生產效率。
二、功能及特點
● 1臺控制器＝電壓表(1只)＋電流表(2只)＋電流互感器(2只)＋按鈕開關(4只)＋手自動轉換開關(1只)＋熱繼電器(2只)＋液位繼電器＋小型繼電器(若干)＋電源變壓器(1只)＋時間繼電器+復雜的接線＋更多的人工工資+…… 。
● 一用一備（一控二）控制模式，適用雙泵給排水控制。
● 手動按鍵 / 自動信號控制 2 臺電機，實現水泵或風機故障換泵、一用一備、交替輪換、雙泵運行等。
● 水泵（風機）電機的過流、欠流、短路、堵轉、過壓、欠壓、浸水、超溫、干轉、斷相等保護。并且電流和電壓保護功能可關閉。
● 啟動延時保護：水泵啟動時的瞬時電流為額定電流的4~7倍，在此時間內不保護動作。當水泵出現短路、缺相、堵轉、銹死時的電流約為 6~14 倍以上，此時則不受此時間限制，執行保護動作。
● 故障換泵：電機運行時，當電機出現故障，可啟動備用電機運行。
● 浮球、壓力表、消防（選配）、自動BA樓宇控制（選配）等多種自動信號控制方式。
● 可選擇給水或排水。給水時，水源缺水（超低水位）時停機保護；排水時，超高（溢流）液位時雙電機啟動運行。
● 運行增泵功能（可關閉）：
當主電機運行超過設定時長后仍沒停機，備用電機自動啟動運行，提高運行效率。
● 運行輪換功能：
運行中，當一臺電機運行一定時間后，自動停止運行，切換到另一臺電機運行；依次循環輪換，防止長期運行一臺電機致過早損壞。
● 自動巡檢功能：
當水泵長時間不使用時可設置定時自動巡檢運行，防止水泵軸承生銹卡死等損壞發生。
● 電壓表、電流表功能，數碼管顯示電源電壓和實時運行電流。
● 語音播報功能：查詢或設置時菜單語音播報，設置狀態和整定參數采用數碼管直觀顯示，無須查閱說明書方便現場使用。當有故障發生時，語音循環播報并在數碼管上顯示相應故障代碼，便于查找和解決故障。
● 手動狀態自動返回到自動狀態；欠流延時自復等功能，且功能可關閉。
● 可選配功能：編程繼電器輸出、樓宇BA控制、消防控制、外接按鈕控制。
三、主要技術參數
● 工作條件：溫度-20~+45℃，濕度≤90%，無凝露、易燃易爆、腐蝕氣體，無導電塵埃。
● 工作條件：溫度-20~+45℃，濕度≤90%，無凝露、易燃易爆、腐蝕氣體，無導電塵埃。
● 適用電機功率范圍：三相380V，0.75kW～18.5kW直接啟動。可選配本公司星三角啟動模塊適用更大功率電機。
● 電流測量范圍：0.75A-400A；1.5級（I≤Ie額定電流)。
● 控制方式：按鍵手動控制、自動信號控制，可選配消防、BA樓宇控制。
● 控制輸出方式：無源觸點，5A250V。
● 控制器工作電源：AC220V±20%，50Hz, ≤3W。AC380V需訂制。
● 過、欠壓動作時間：≤30 秒（可關閉）；
● 堵轉動作時間： < 0.5秒； 干轉、欠流動作時間：≤30秒 。
● 過流動作時間：反時限特性，電流越大，動作時間越短；過流脫扣特性曲線越大，動作時間越長，時間誤差±10%。動作特性：10-20級。
● 可選配編程繼電器狀態輸出，觸點容量：3A250VAC、3A30VDC。
四、用戶接線圖
五、外形及安裝尺寸
